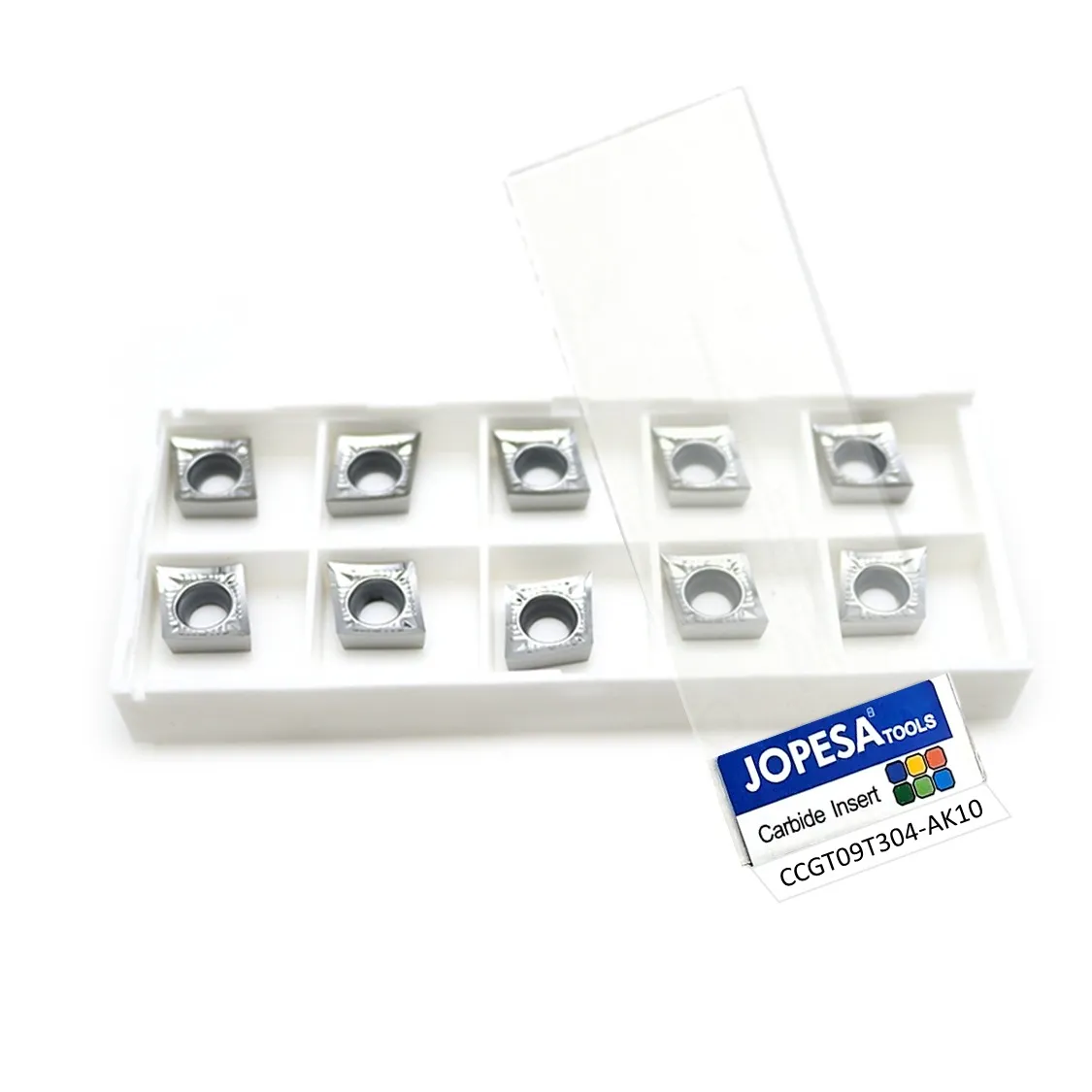

Inserto Ccgt09T304-Ak10-Jopesa Tools

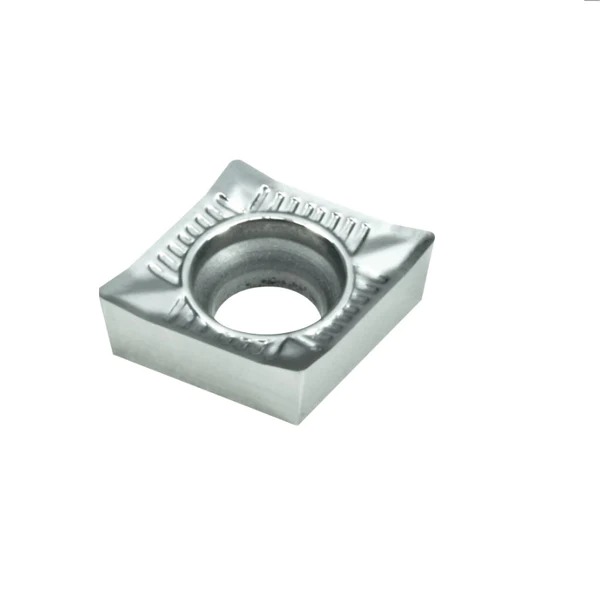

“CCGT09T304” es una designación ISO estándar para una plaquita de torneado (o inserto de torneado). Esta designación contiene información clave sobre las características geométricas de la plaquita:

• CCGT: Indica el tipo de plaquita.
  • La primera “C” se refiere a la forma de la plaquita, en este caso, una rómbica de 80 grados.
  • La segunda “C” se refiere al ángulo de incidencia principal (ángulo de desprendimiento), que es de 7 grados.
  • “G” indica la tolerancia de la plaquita.
  • “T” se refiere a la sujeción de la plaquita y al rompevirutas, en este caso, una plaquita con agujero y rompevirutas en una cara.
• 09: Se refiere al diámetro del círculo inscrito (IC) de la plaquita, que es de 9.52 mm (aproximadamente 3/8 de pulgada).
• T3: Indica el espesor de la plaquita. “T3” significa un espesor de 3.97 mm.
• 04: Indica el radio de la punta (o radio de la nariz) de la plaquita, que es de 0.4 mm.

En resumen, la CCGT09T304 es una plaquita de torneado rómbica de 80 grados, con un ángulo de incidencia de 7 grados, un círculo inscrito de 9.52 mm, un espesor de 3.97 mm y un radio de punta de 0.4 mm.

Estas plaquitas son comúnmente utilizadas en operaciones de torneado para diversos materiales, y su diseño positivo (con ángulo de desprendimiento positivo) las hace adecuadas para cortes con bajas fuerzas de corte, lo que es beneficioso para el acabado o para el mecanizado de piezas con tendencia a vibraciones o materiales que tienden a formar filo recrecido (como el aluminio).
