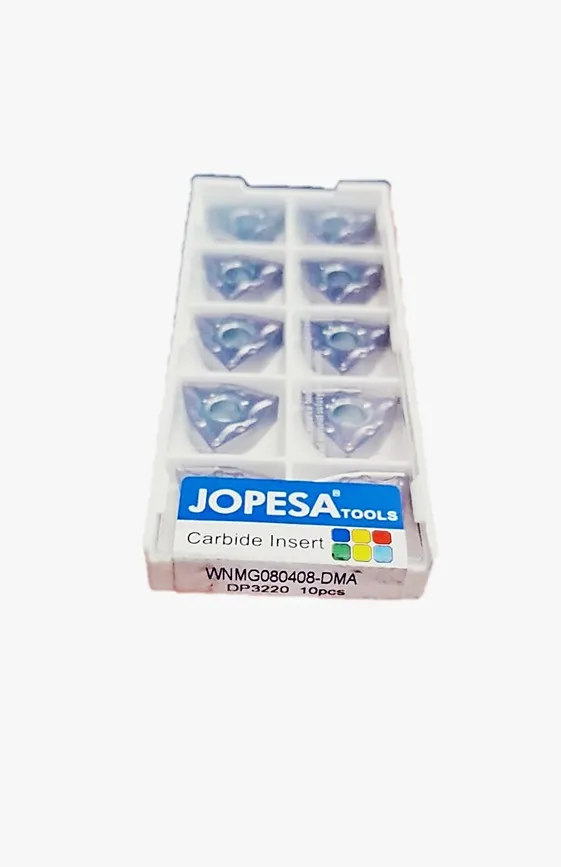

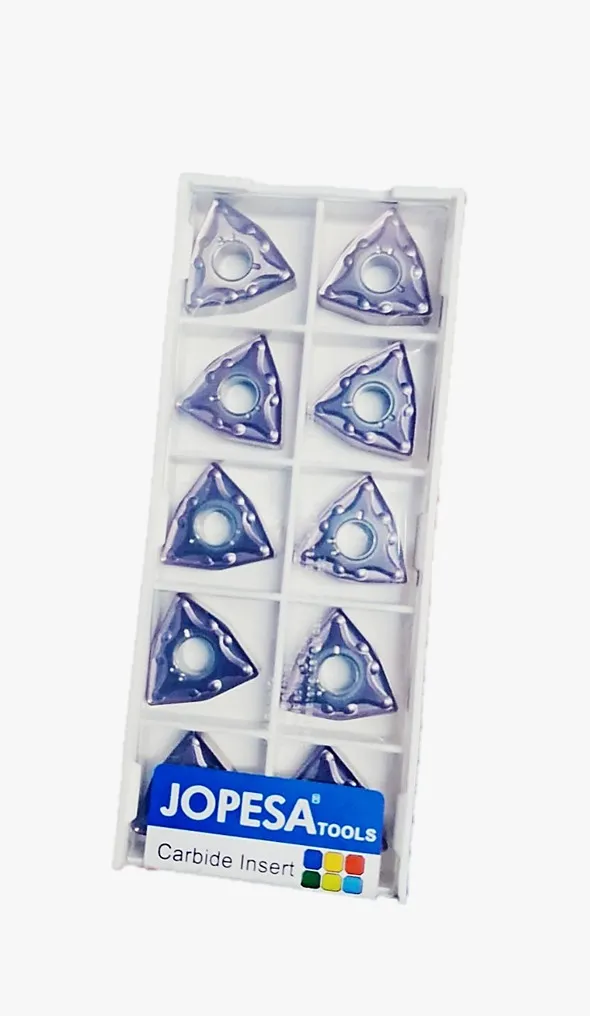

Inserto Wnmg080408-Dma-Dp3220-Jopesa Tools

La plaquita WNMG080408-DMA3220 (VP15) es un tipo común de plaquita de torneado de carburo utilizada en el mecanizado CNC (Control Numérico Computacional), específicamente para operaciones de torneado exterior . Analicemos el significado de cada parte de la designación y sus aplicaciones típicas:

Entendiendo la designación

• WNMG : Este es el código ISO que define la forma de la plaquita, el ángulo de holgura, la tolerancia y el tipo de rompevirutas.
  • W : Indica una forma de inserto hexagonal (ángulo incluido de 80°).
  • N : Especifica un ángulo de incidencia negativo . Esto significa que los flancos de la plaquita son perpendiculares o ligeramente negativos a la superficie mecanizada, lo que proporciona un filo de corte resistente, a menudo utilizado para materiales más tenaces o cortes interrumpidos.
  • M : Denota la clase de tolerancia.
  • G : Se refiere al tipo de rompevirutas o método de sujeción.
• 080408 : Estos números describen las dimensiones del inserto.
  • 08 : Se refiere al tamaño del círculo inscrito (CI), que normalmente es de 12,7 mm (0,5 pulgadas).
  • 04 : Indica el grosor del inserto, que es de 4,76 mm (0,1875 pulgadas).
  • 08 : Representa el radio de la nariz (radio de la esquina) del inserto, que es de 0,8 mm (0,031 pulgadas).
• 3220 (VP15) : Este es el grado del material de carburo, a menudo específico de un fabricante (en este caso, Mitsubishi Materials). Grados como 3220 (VP15) están diseñados con propiedades específicas para optimizar el rendimiento en ciertos materiales y condiciones de corte.

Características clave del grado -3220 (VP15)

El grado 3220 (VP15) de Mitsubishi Materials es conocido por su recubrimiento “Miracle”, que combina tecnología avanzada de carburo y recubrimiento. Estas son sus propiedades más destacadas:

• Alta fuerza de adhesión : el recubrimiento se adhiere fuertemente al sustrato de carburo, lo que genera una vida útil estable de la herramienta.
• Excelente resistencia al calor y a la oxidación : esto evita fallas prematuras de la herramienta, especialmente al mecanizar piezas de trabajo endurecidas o durante cortes interrumpidos.
• Resistencia al desgaste y a la fractura : ofrece un buen equilibrio entre ambos, lo que garantiza operaciones de mecanizado estables y una mayor vida útil de la herramienta.
• Versatilidad : VP15TF está diseñado para mecanizar una variedad de materiales.

Materiales y aplicaciones adecuados

Dadas las características del inserto WNMG080408 (desprendimiento negativo, filo de corte fuerte) y la calidad 3220 (VP15), este inserto es muy adecuado para operaciones de torneado en una variedad de materiales, incluidos:

• Acero inoxidable : El grado 3220 (VP15) es especialmente adecuado para el torneado de acero inoxidable, ofreciendo un equilibrio entre resistencia al desgaste y resistencia al astillado, incluso en cortes continuos o intermitentes.
• Acero : Se puede utilizar para torneado de acero en general, incluyendo acero 45#, piezas templadas y revenidas, y acero para moldes. La robustez del inserto y su calidad lo hacen adecuado tanto para aplicaciones de acabado como de desbaste.
• Hierro fundido : si bien algunos insertos WNMG están diseñados específicamente para hierro fundido, las propiedades de resistencia al desgaste y a las fracturas del 3220 (VP15) también pueden hacerlo efectivo para diversas aplicaciones de hierro fundido.
• Piezas endurecidas : debido a su excelente resistencia al calor y a la oxidación, es eficaz para mecanizar materiales endurecidos.
