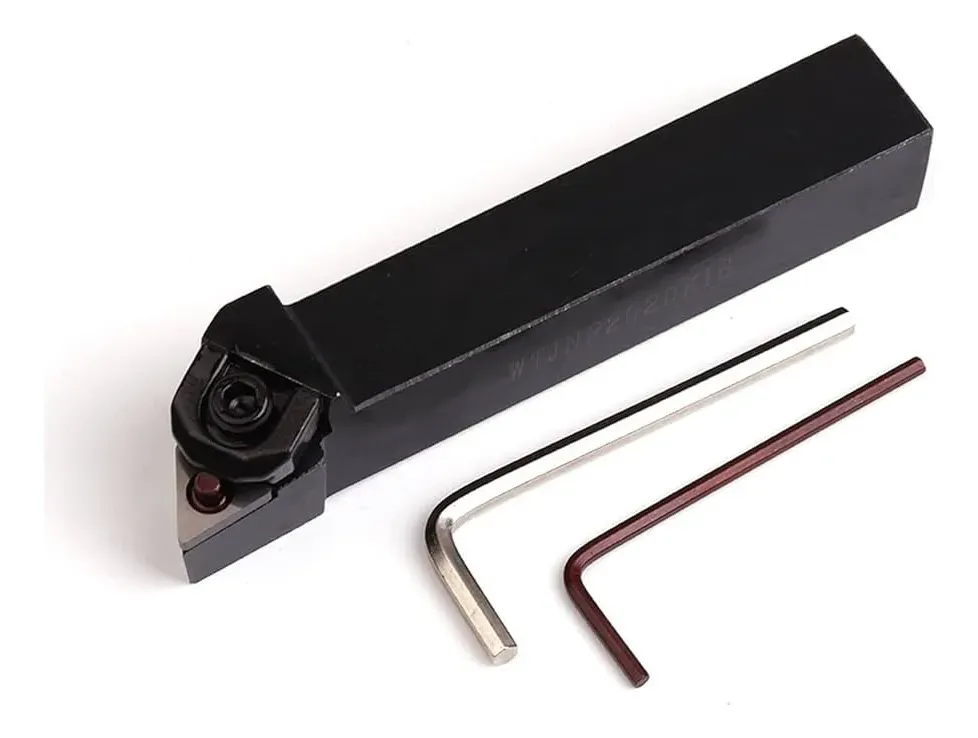

WTJNR 2020-K22 es un porta insertos robusto y versátil diseñado para utilizar insertos triangulares negativos de tamaño 22 en operaciones de torneado exterior a la derecha, con un ángulo de ataque de 93 grados y un sistema de sujeción por palanca, montado en un mango de 20×20 mm. Es una herramienta común en talleres de mecanizado para una amplia gama de aplicaciones.
El porta insertos triangular WTJNR 2020-K22 es una herramienta de corte utilizada en tornos, principalmente en operaciones de torneado exterior.

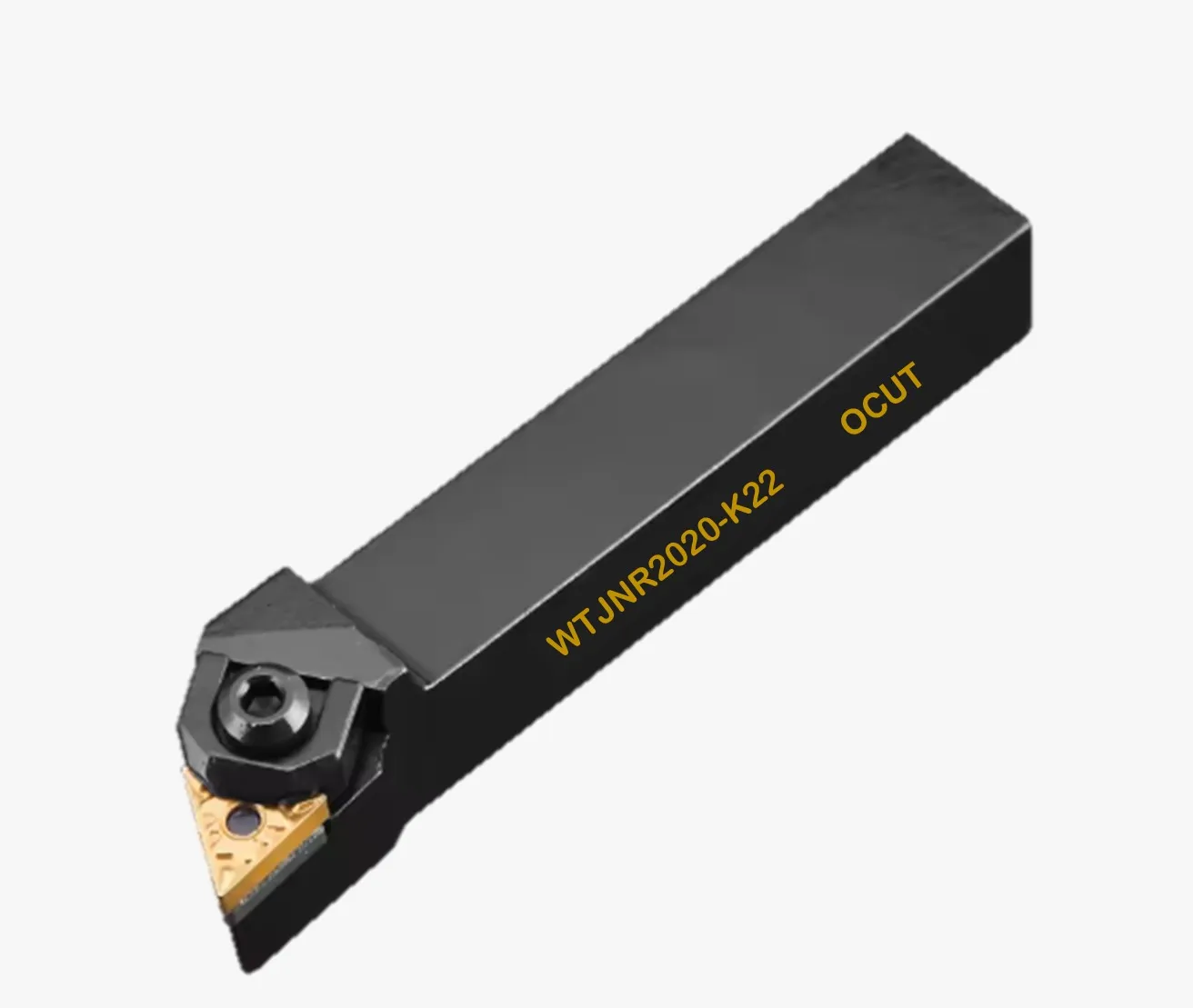

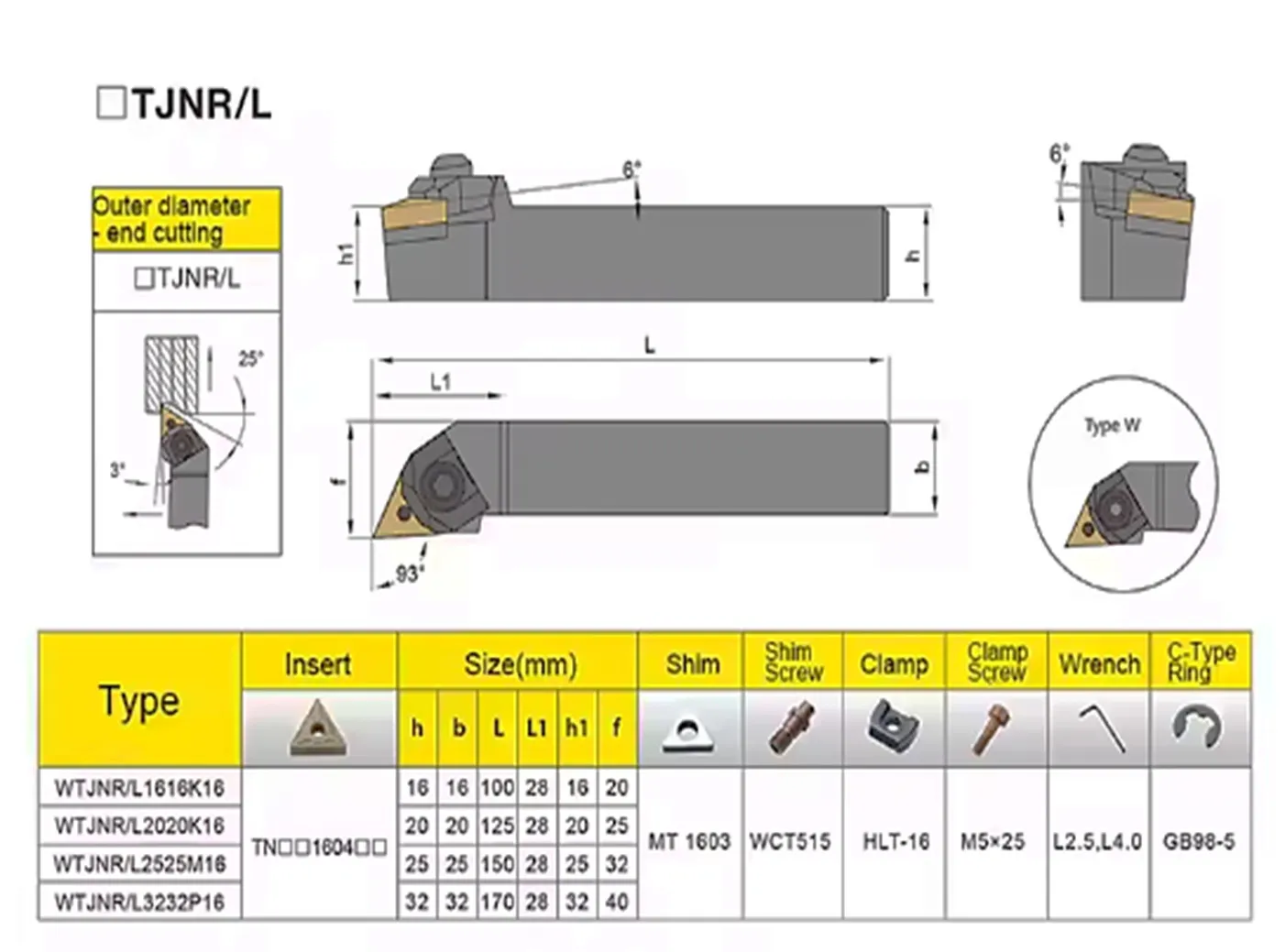

WTJNR 2020K22
W: Indica la forma general del portaherramientas. En este caso, suele referirse a un diseño con un ángulo de ataque específico.
T: Especifica la forma del inserto que utiliza, que es triangular (con 60 grados en cada vértice).
J: Indica el ángulo de ataque del portaherramientas. Un “J” típicamente se refiere a un ángulo de 93 grados.
N: Describe el sistema de sujeción del inserto. En este caso, “N” suele indicar una sujeción por palanca (lever lock) que presiona el inserto contra el asiento.
R: Indica que es una herramienta para torneado a la derecha (right-hand).
2020: Se refiere a las dimensiones del mango o cuerpo del portaherramientas. En este caso, es un cuadrado de 20 mm x 20 mm. Esto permite su sujeción en el portaherramientas del torno.
M22: Indica el tamaño del inserto triangular que utiliza. La “T” de triangular va seguida de dos números que codifican las dimensiones del inserto. “22” se refiere a un tamaño específico de inserto triangular con un lado de aproximadamente 22 mm (esta medida puede variar ligeramente según el fabricante y la norma).

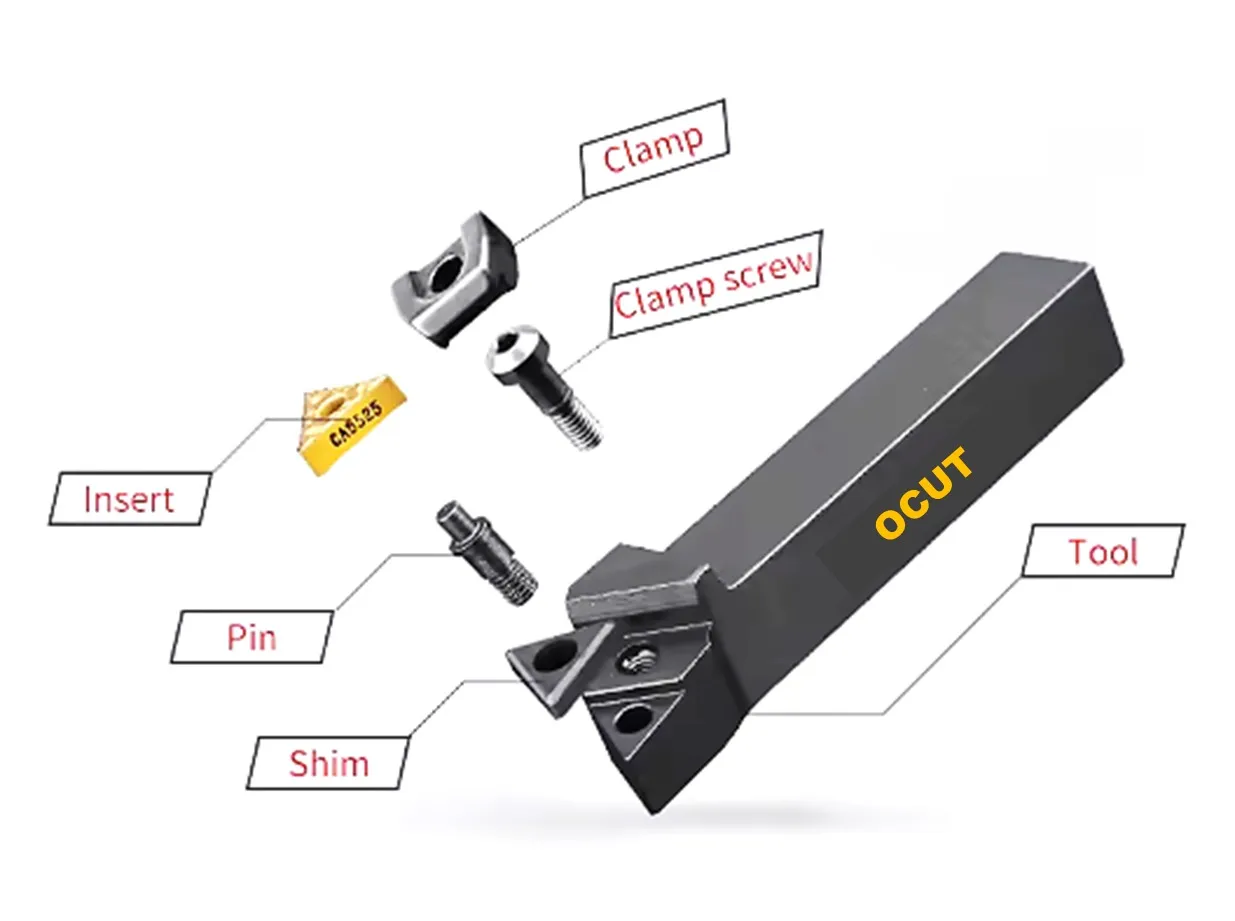

Características Principales:
Diseñado para insertos triangulares negativos (TN–) de doble cara: Estos insertos ofrecen múltiples filos de corte, lo que los hace económicos y versátiles. El tamaño del inserto compatible sería TNMG/A/P/R… 2204XX.
Ángulo de ataque de 93 grados: Este ángulo es adecuado para una variedad de operaciones de torneado exterior general.
Sistema de sujeción por palanca (lever lock): Proporciona una sujeción robusta y segura del inserto, lo que es importante para la estabilidad durante el corte y la precisión dimensional de la pieza. Facilita el cambio de insertos de forma relativamente rápida.
Mango cuadrado de 20×20 mm: Permite una sujeción estándar en la mayoría de los tornos de tamaño mediano.
Herramienta para torneado a la derecha: Esto significa que, al mirar desde el mango hacia la punta de la herramienta, el filo de corte principal está en el lado derecho.
Aplicaciones Típicas:
El porta insertos WTJNR 2020K22 se utiliza comúnmente en tornos para realizar diversas operaciones de torneado exterior, como:
Cilindrado: Reducción del diámetro exterior de una pieza.
Refrentado: Maquinado de la cara extrema de una pieza para dejarla plana y perpendicular al eje de rotación.
Desbaste: Eliminación rápida de grandes cantidades de material.
Acabado: Obtención de una superficie lisa y con tolerancias precisas.
Copiado: Creación de perfiles siguiendo una plantilla.
